Mengapa Roll Pin Penting untuk Sambungan Mekanis Top Drive?

Dalam dunia pengeboran minyak yang penuh risiko, dapatkah sebuah pin kecil menghemat Top Drive yang bernilai jutaan dolar? Meskipun motor besar mendominasi rig, integritas mekanis total sering kali bergantung pada roll pin yang kecil dan sederhana. Artikel ini membahas bagaimana pengencang ini mengamankan sambungan penting di bawah torsi dan tekanan ekstrem.

Poin Penting

● Jangkar Kritis: Meskipun kecil, roll pin adalah penghubung mekanis utama yang memastikan keselamatan Top Drive dan integritas torsi.

● Ketahanan Getaran yang Unggul: 'aksi pegas' elastis yang unik memungkinkan pin roll tetap terpasang di lingkungan pengeboran dengan getaran tinggi di mana pengencang padat gagal.

● Peningkatan Daya Tahan: Baja karbon tinggi dan desain melingkar memberikan kekuatan geser ganda yang diperlukan untuk pengoperasian Top Drive dengan output tinggi.

● Perawatan Proaktif: Pemeriksaan rutin untuk 'pin creep' dan penggantian selama overhaul secara signifikan mengurangi waktu non-produktif yang mahal.

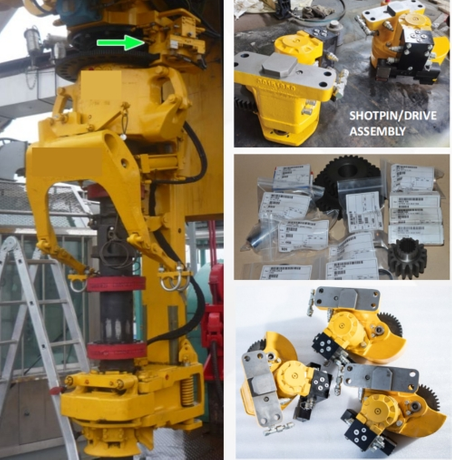

Peran Penting Roll Pin dalam Integritas Top Drive

Top Drive berfungsi sebagai mesin putar raksasa yang harus menahan torsi ribuan kaki-pon saat digantung tinggi di atas lantai rig. Roll pin, sering disebut sebagai spring pin, berfungsi sebagai polis asuransi mekanis yang penting. Dalam banyak konfigurasi, mereka bertindak sebagai mekanisme penguncian utama untuk poros internal, roda gigi, dan hubungan kontrol. Tanpanya, energi rotasi dapat menyebabkan pengencang berulir mundur, sehingga menyebabkan pelepasan mekanis.

Lingkungan pengeboran terkenal dengan getaran frekuensi tinggi. Tidak seperti pin padat, yang dapat bergetar lepas atau berubah bentuk seiring waktu, desain roll pin yang elastis memungkinkannya memberikan tekanan luar yang konstan pada dinding lubang. Kesesuaian interferensi ini membuatnya secara alami tahan terhadap gerakan string bor yang menggelegar. Ini secara efektif menyerap energi yang dapat menyebabkan kelelahan logam pada konektor kaku.

Selain itu, roll pin sangat penting untuk distribusi dan penyelarasan torsi. Karena motor Top Drive menghasilkan gaya rotasi yang sangat besar, komponen internal harus tetap tersinkronisasi dengan sempurna. Roll pin mempertahankan 'pewaktuan' struktural bagian-bagian ini, mencegah pergeseran mikro yang menyebabkan keausan tidak merata. Mereka juga bertindak sebagai interlock keselamatan; baik dalam sistem pencadangan manual maupun otomatis, pin ini memastikan bahwa perangkat keselamatan sekunder berfungsi dengan benar jika sistem utama gagal.

Keuntungan Struktural: Mengapa Roll Pin Dibandingkan Pengencang Standar?

Saat membandingkan roll pin dengan baut tradisional atau pasak padat dalam rakitan Top Drive, keuntungannya menjadi jelas. Ciri khas roll pin adalah “aksi pegasnya”. Ini dibuat dengan diameter yang sedikit lebih besar daripada lubang yang ditempatinya. Ketika dikompresi selama pemasangan, energi elastis yang tersimpan menciptakan ketegangan permanen yang membuatnya tetap duduk meskipun operasi pengeboran terus-menerus bergejolak.

Dalam hal kekuatan geser, roll pin tugas berat—terutama versi melingkar—menawarkan kinerja yang unggul. Mereka dapat memberikan perlindungan geser ganda, mendistribusikan gaya ke beberapa lapisan badan pin. Baut standar sering kali rusak pada bagian berulir, yang merupakan titik lemah alami. Roll pin tanpa kepala menghilangkan risiko ini, memberikan profil yang halus dan rata yang kecil kemungkinannya tersangkut atau terpotong karena kontak eksternal.

Tim pemeliharaan lapangan juga lebih memilihnya karena menyederhanakan proses instalasi. Mereka tidak memerlukan torsi atau kawat pengaman yang tepat; mereka hanya membutuhkan palu dan pukulan. Kemudahan penggunaan ini sangat penting ketika melakukan perbaikan pada Top Drive yang tergantung lima puluh kaki di udara. Selain itu, baut sering kali dibuat dari paduan khusus seperti baja karbon tinggi atau silikon krom, yang memberikan fleksibilitas untuk menyerap beban kejut mendadak yang dapat mematahkan baut yang rapuh dan mengeras.

Catatan ：Roll pin dirancang khusus untuk “menahan sendiri”, yang berarti tidak memerlukan mur atau pasak untuk tetap berada di tempatnya dalam kondisi getaran tinggi.

Dampak terhadap Pemeliharaan Top Drive dan Waktu Henti Operasional

Bagi kontraktor pengeboran mana pun, waktu henti adalah musuh profitabilitas. Sambungan mekanis yang gagal di Top Drive dapat menyebabkan waktu non-produktif (NPT) berhari-hari. Memantau kesehatan roll pin adalah cara berbiaya rendah untuk mencegah bencana berbiaya tinggi. Teknisi harus mencari adanya 'pin creep'—di mana pin mulai bermigrasi keluar dari lubangnya—atau deformasi yang terlihat di ujung pin, yang mengindikasikan tegangan geser yang berlebihan.

Karena roll pin tidak mahal dan mudah diganti, maka secara signifikan mengurangi Mean Time to Repair (MTTR). Selama inspeksi rutin, mengganti pin yang aus memerlukan waktu beberapa menit namun dapat mencegah kegagalan besar yang bernilai jutaan dolar. Ini adalah contoh klasik dari keuntungan biaya-manfaat: biaya pin dapat diabaikan dibandingkan dengan risiko komponen Top Drive terjatuh atau poros terpuntir.

Praktik Terbaik untuk Pemeliharaan:

● Ganti roll pin setiap kali komponen utama dibongkar.

● Gunakan pelubang pin khusus agar kepala tidak menjamur selama pemasangan.

● Simpan kit lengkap dengan berbagai ukuran khusus untuk model Top Drive Anda.

● Dokumentasikan setiap penggantian pin dalam log pemeliharaan rig untuk melacak pola keausan.

Catatan ： Terapkan kebijakan 'ganti saat terlihat' selama perombakan Top Drive—jangan pernah menggunakan kembali roll pin setelah dilepas, karena sifat ketegangannya menurun setelah penggunaan pertama.

Mode Kegagalan Umum dan Pencegahan pada Sambungan Mekanis

Meskipun memiliki ketahanan, roll pin bukannya tidak terkalahkan. Kegagalan geser adalah masalah yang paling umum, biasanya terjadi ketika Top Drive mengalami hambatan mendadak atau 'slugging' saat pengeboran. Jika pin tidak sesuai dengan beban spesifik, pin tersebut pada akhirnya akan lelah dan patah. Mengenali perbedaan antara geser bersih dan retak lelah bertahap dapat membantu para insinyur menentukan apakah sistem mengalami torsi berlebih.

Faktor lingkungan seperti korosi dan penggetasan hidrogen juga berperan, terutama di sumur gas asam atau lingkungan lepas pantai. Jika air asin atau H2S menembus rumah Top Drive, pin baja karbon standar dapat menjadi rapuh dan rusak tanpa peringatan. Penggunaan varian galvanis atau baja tahan karat seringkali diperlukan dalam kondisi seperti ini.

Kesalahan ukuran dan pemasangan yang tidak tepat juga sering menjadi penyebabnya. Jika peniti terlalu kecil, peniti akan bergetar di dalam lubang, menyebabkan “berkubang” (lubang itu sendiri menjadi membesar). Sebaliknya, penggunaan pukulan dengan ukuran yang salah pada saat pemasangan dapat menyebabkan pin roboh atau kehilangan tegangan pegasnya. Memastikan lubang bersih dan berada dalam toleransi yang ditentukan sangat penting untuk ikatan mekanis Top Drive yang aman.

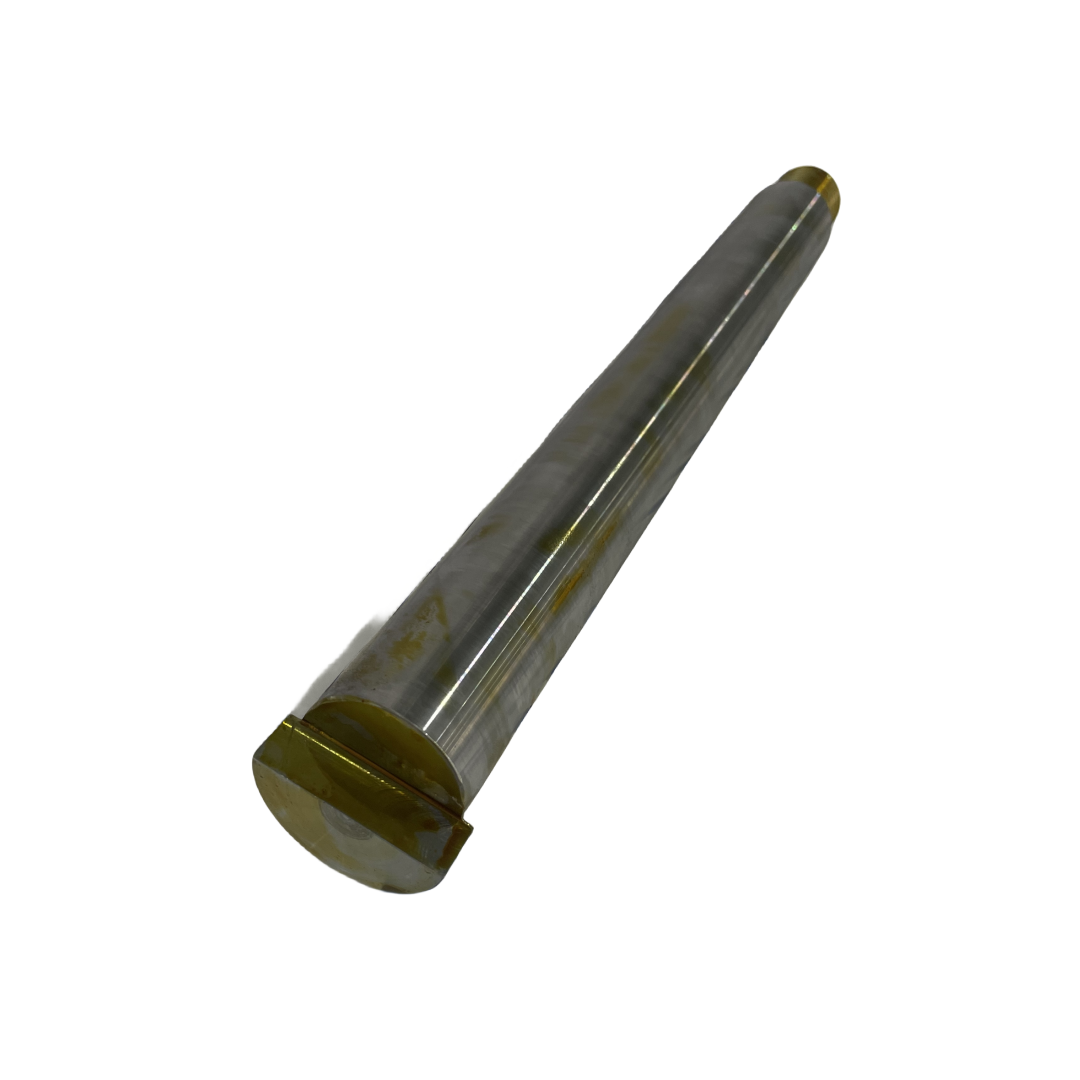

Spesifikasi Teknik untuk Roll Pin Penggerak Atas

Tidak semua pin diciptakan sama. Dalam konteks Top Drive, insinyur biasanya memilih antara pin berlubang dan melingkar. Pin berlubang merupakan standar untuk tugas ringan hingga sedang, sedangkan pin melingkar—yang terlihat seperti lembaran logam yang digulung—dirancang untuk beban terberat. Pin melingkar mendistribusikan tegangan secara lebih merata ke seluruh penampang, menjadikannya pilihan utama untuk sambungan drive-train penting.

Nilai materi sama pentingnya. Untuk operasi lepas pantai, baja tahan karat kelas 420 sering kali menjadi persyaratan minimum untuk mencegah karat. Untuk aplikasi torsi tinggi, baja karbon tinggi 1070 hingga 1095 adalah standarnya, asalkan telah diberi perlakuan panas yang benar. Pin harus memenuhi standar kekerasan Rockwell tertentu untuk memastikan pin tersebut cukup kuat untuk menahan geser namun cukup fleksibel untuk tidak pecah.

Presisi adalah kunci kinerja. Roll pin Top Drive harus menjaga kesesuaian yang tepat di dalam wadahnya. Para insinyur menetapkan ukuran ini hingga seperseribu inci. Jika pemasangannya terlalu longgar, pin akan bergerak; jika terlalu kencang, pin mungkin kehilangan elastisitasnya selama proses penggerak. Standarisasi spesifikasi ini berdasarkan pedoman API (American Petroleum Institute) memastikan bahwa suku cadang dapat dipertukarkan dan dapat diandalkan di berbagai lokasi rig yang berbeda.

Catatan ： Saat memesan penggantian untuk layanan Top Drive, tentukan pin melingkar 'Tugas Berat' dan bukan 'Tugas Standar' untuk memastikan margin keamanan yang lebih tinggi terhadap gaya geser.

Meningkatkan Keamanan Rig melalui Koneksi Aman

Keselamatan adalah prioritas utama di ladang minyak. Top Drive menggantung langsung di atas kru, dan setiap bagian yang jatuh berpotensi menimbulkan kematian pada 'Benda Jatuh'. Roll pin bertindak sebagai metode retensi sekunder untuk baut, belenggu, dan pelindung. Dengan menyematkan komponen-komponen ini pada tempatnya, komponen-komponen tersebut memberikan penghalang fisik yang mencegah komponen-komponen tersebut terjatuh meskipun benang utama rusak.

Selain itu, koneksi Top Drive yang andal sangat penting untuk pengendalian sumur. Jika sambungan mekanis ke tali bor gagal saat terjadi tendangan, kru dapat kehilangan kemampuan untuk memutar atau bersirkulasi, sehingga menyebabkan ledakan. Meskipun roll pin jauh berbeda dari Pencegah Ledakan (BOP), perannya dalam menjaga kendali operasional pipa tidak dapat dilebih-lebihkan.

Mematuhi standar API untuk retensi sekunder bukan hanya merupakan praktik terbaik; hal ini sering kali merupakan persyaratan hukum. Standar ini mewajibkan penggunaan pin di area tertentu pada Top Drive untuk memastikan bahwa meskipun terjadi kegagalan motor yang parah, peralatan tetap tersimpan dengan aman. Dengan berfokus pada detail-detail kecil ini, perusahaan pengeboran menunjukkan komitmen mereka terhadap keselamatan rig dan perlindungan lingkungan tingkat tertinggi.

Kesimpulan

Roll pin adalah mahakarya teknik yang menjamin keamanan penting untuk setiap Top Drive. Ini bertindak sebagai penjaga diam untuk torsi dan keselamatan operasional. Di JJC TEC , kami menyediakan pengencang presisi tinggi yang dirancang untuk tahan terhadap lingkungan pengeboran ekstrem. Inspeksi ketat dan pengadaan berkualitas melalui JJC TEC memastikan koneksi Anda tetap elit dan efisien. Mempercayai komponen-komponen kecil ini sangat penting untuk menjaga operasi pengeboran yang aman dan menghasilkan output tinggi.

FAQ

T: Mengapa roll pin penting untuk Top Drive?

J: Ini memberikan tegangan elastis yang menahan getaran berat, memastikan sambungan mekanis Top Drive tetap aman dan selaras.

T: Bagaimana cara memilih antara pin slotted dan melingkar untuk Top Drive saya?

J: Pin melingkar menawarkan kekuatan geser yang lebih tinggi dan distribusi tegangan yang lebih baik untuk komponen transmisi Top Drive beban tinggi yang kritis.

T: Apa yang menyebabkan kegagalan roll pin pada sistem Top Drive?

J: Torsi yang berlebihan, korosi, atau ukuran yang tidak tepat dapat membuat pin lelah, sehingga mengakibatkan putusnya Top Drive yang berakibat fatal.

T: Seberapa sering roll pin Top Drive harus diganti?

J: Gantilah selama setiap perombakan besar-besaran Top Drive atau setiap kali Anda mendeteksi keausan yang terlihat atau migrasi pin.
